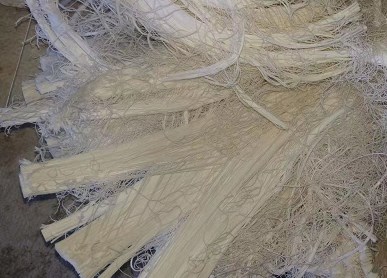

氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。简写（PU）。中国大陆称为"氨纶"，它具有高度弹性，能够拉长6～7倍，但随张力的消失能迅速恢复到初始状态，其分子结构为一个像链状的、柔软及可伸长性的聚氨基甲酸酯，通过与硬链段连接在一起而增强其特性。弹性纤维分为两类：一类为聚酯链类；一为聚醚链类。聚酯类弹性纤维抗氧化、抗油性较强；聚醚类弹性纤维防霉性，抗洗涤剂较好。

氨纶纤维克服了如应力、应变性能、支数范围和橡胶纱之模朔性的质量缺陷。

最先采用干法纺丝生产，时至今日，生产方法亦大致有四种：

干法纺丝

DRY SPINNING，溶液在热气流下，因溶剂挥发而固化成丝的方法。

生产流程：溶液----纺丝泵----干燥箱，100℃热风吹过，使溶液挥发----纺丝----卷绕成型。

纺丝速度：由200～800M/分钟。

纺丝温度：为200～230℃。

纤维纤度：22.2～1244dtex。

特性：过程污染大，工艺复杂，成本高。

熔融纺丝

MELT-SPINNING，高聚物加热到熔点以上成为熔体而成丝的方法。

生产流程：高聚物在无溶剂下聚合----造粒----在定温下切片----清洗除杂----干燥----脱水----进入螺杆压机制成溶体----喷丝板挤出----通过冷箱冷却----卷绕成型。

纺丝速度：由600～1600M/分钟。

纺丝温度：为160～220℃。

纤维纤度：9～1100dtex。

特性：流程短、成本低、污染小。

湿法纺丝

WET-SPINNING，原液在凝固浴中经双扩散作用而固化成丝的方法。

生产流程：原液----纺丝泵----从喷丝板进入温水，90℃以下----再生槽凝固浴----脱去溶剂----丝条洗涤----干燥----卷绕成型。

纺丝速度：由50～150M/分钟。

纺丝温度：为90℃以下温水。

纤维纤度：44～440dtex。

特性：此法生产过程污染大、纺速慢、成本高。

化学反应法

高聚物制成溶液经扩链剂使其发生化学反应，而固化成丝的方法。

生产流程：溶液----经喷丝板至凝固液----添加扩链剂---卷绕成形----硬化---处理成网状纤维。

纺丝速度：由50～150M/分钟。

纤维纤度：44～80dtex。

特性：此法生产过程污染大、成本高。

贮存方法

氨纶要保存在温湿均恒的环境内，温度摄氏18-20度之间，温度愈低，贮存期相对可较长，相对湿度为60%-70%，不宜放于日光曝晒之地方，不宜与二氧化硫，氮氧化物等化工产品一起存放，引致其分解。

贮存期限：20D（3个月），30D（4个月），40D-70D（6个月），100D-280D（9个月），粗于420D（12个月），Spandex愈粗，贮存期愈长。

Spandex在织布时，从恒温仓库到车间，至少提前16小时将纸箱打开，放在织布车间回潮，以减少织布时断纱现象。
